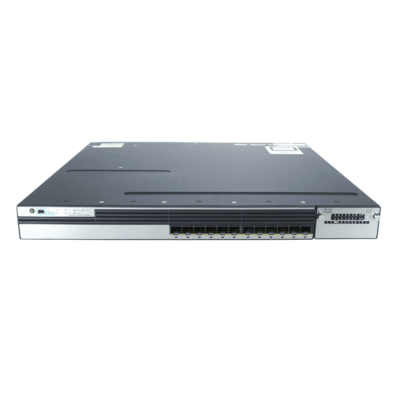

سوئیچ سیسکو WS-3750X-12S-S

سوئیچ سیسکو WS-3750X-12S-S

سوئیچ سیسکو WS-3750X-12S-S

WS-C3750X-12S-S یک دستگاه سوئیچ فیبر نوری با قابلیت عملکرد در لایه ۳ از محصولات کمپانی سیسکو سری ۳۷۵۰X با پشتیبانی از نرم افزار سیسکو IP Base میباشد که ایده آل برای پروژه های فیبر نوری در شبکه های کوچک و متوسط میباشد . از ویژگی های برجسته سخت افزاری در این سوئیچ میتوان به بهره گیری از ۱۲ عدد پورت SFP برای اتصال ماژول های فیبر نوری با پشتیبانی از سرعت ۱G و قابلیت نصب ۴ ماژول شبکه uplink (بصورت اختیاری) با پورت ۱GE یا ۱۰GE اشاره نمود.

سوئیچ سیسکو WS-3750X-12S-S
ً
سوئیچ های سری ۳۷۵۰X از سری سوئیچ های لایه ۳ با مصرف برق کمتر نسبت به مدل های پیشین خود میباشند که ایده آل برای کار در شبکه های حرفه ایی یا Enterprise میباشند و از ویژگی های ابتکاری در این سوئیچ ها میتوان به پیکبرندی های IEEE 802.3at Power over Ethernet Plus (PoE+) ، , پشتیبانی از تکنولوژی StackWise Plus و StackPower , بهره گیری از منبع تغذیه ثانویه , قابلیت رمزگذاری مبتنی بر سخت افزار امنیت کنترل دسترسی  (MACsec)  و ماژول های شبکه اختیاری اشاره نمود . در سوئیچ های سری ۳۷۵۰X شما می توانید با فعال سازی شبکه ای یکپارچه برای دیتا ، صدا و ویدئو از یک سرمایه گذاری مطمئن و پرسود بهره مند شوید همچنین در این سوئیچ ها با فعال کردن برنامه هایی مانند تلفن IP ، بی سیم و ویدئو برای تجربه شبکه بدون مرز ، بهره وری را افزایش می دهند.

سوئیچ های سری ۳۷۵۰X از مجموعه ویژگی های سه سیستم عامل  LAN Base ،IP Base و IP Services پشتیبانی می کنند که میبایست بستگی به نیاز خود سوئیچ با سیستم عامل مد نظر را خریداری نمائید سعی شده است در مطلب زیر به ترتیب توضیحات کوتاهی در ارتباط با هر سیستم عامل ذکر میشود

LAN Base (سرویس های هوشمند بهبود یافته – Enhanced Intelligent Services ) : به ارائه مجموعه ویژگی های LAN Base ، سرویس های هوشمند پیشرفته که شامل ویژگی های جامع لایه ۲ است، می پردازد.

IP Base  (سرویس های سازمانی پایه – Baseline Enterprise Services ) : این سیستم عامل به ارائه مجموعه ویژگی های (IP Base سرویس های سازمانی اصلی)  علاوه بر تمام ویژگی های LAN Base ارائه می دهد. IP Base همچنین شامل پشتیبانی از دسترسی روتر، StackPower و MACsec می باشد.

IP Services (سرویس های سازمانی – : Enterprise Services ) : این سیستم عامل آخرین راهکار در سیستم عامل سیسکو میباشد، که از نظر گسترش پذیری و هزینه در رتبه بالایی قرار دارد و میتوان از این مدل در شرکتهایی با چند شعبه استفاده کرد . در نظر داشته باشید که میزان اختلاف این مدل با IP Base بسیار ناچیز است ، ولی از نظر سایز، ابعاد ، گسترش پذیری امکانات و سرویس دهی با  بقیه مدلهای IOS تفاوتهای اساسی دارد ، و دارای امکانات و ویژگی های پیشرفته لایه ۳ مانند پروتکل مسیریابی پیشرفته Gateway داخلی (EIGRP) ، پروتکل OSPF، پروتکل Border Gateway، پروتکل Protocol Independent Multicast)PIM) و مسیریابی IPv6  مانند OSPFv3 و EIGRPv6 می باشد. مجموعه ویژگی های IP Services شامل اقدامات مبتکرانهEmbedded Event Manager)EEM) و توافق های سطح IP service می باشد.

نمای پنل جلوی سوئیچ

1. کلید Mode
2. پورت USB Type mini-B
3. LED ها
4. ۱۲ عدد پورت SFP برای اتصال ماژول های فیبر نوری با پشتیبانی از سرعت ۱G
5. قابلیت نصب ۴ عدد ماژول شبکه uplink (بصورت اختیاری) با پورت GE یا ۱۰GE(ماژول ها بصورت پیش فرض در سوئیچ نصب نیست و باید بصورت جداگانه بر حسب نیاز خود خریداری نمائید)



ماژول های قسمت UPLINK

سوئیچ های سری Cisco Catalyst 3750-X از ۴ ماژول شبکه اختیاری برای درگاه های اتصال پشتیبانی می کند (توضیحات و شکل عدد ۵ تصویر بالا). لازم به ذکر است پیکربندی پیش فرض سوئیچ شامل ماژول uplink نمیباشد .

هنگام خرید سوئیچ ، مشتریان از انعطاف پذیری در انتخاب هر گروه از ماژول های شبکه که در زیر توضیح داده شده است برخوردار هستند:

نام محصول	توضیحات محصول
C3KX-NM-1G	ماژول شبکه Uplink با سرعت ۱ گیگابیت و تعداد چهار عدد
C3KX-NM-10G	ماژول شبکه Uplink با ۴ پورت که به دو صورت قابل استفاده می باشند ۲ پورت ۱۰ گیگابیت از نوع +SFP یا چهار پورت یک گیگابیت از نوع SFP
C3KX-NM-10GT	ماژول شبکه با دو پورت ۱۰GB-T
C3KX-SM-10G	ماژول سرویس با دو پورت +SFP و ۱۰Gbe + ماژول شبکه برای رمزگذاری Netflow و MACsec



نمای پنل پشت دستگاه

منبع تغذیه

سوئیچ های سیسکو  Catalyst سری ۳۷۵۰X  از دو منبع تغذیه  پشتیبانی می کنند (شکل ۶ و ۱۱ در تصویر بالا ). لازم به ذکر است یک منبع تغذیه به طور پیش فرض در سوئیچ قرار دارد و منبع تغذیه دیگر میبایست هنگام سفارش سوئیچ یا بصورت جداگانه در هر زمان که مایل بودید بر حسب نیاز های خود خریداری شود . دقت نمائید منبع تغذیه اصلی همیشه باید در جایگاه منبع تغذیه ۱ باشد. جدول زیر منابع تغذیه مختلف با توان و قدرت خروجی PoE را نشان میدهد .

مدل محصولات	منبع تغذیه فعلی یا پیش فرض	حداکثر توان خروجی PoE
سوئیچ ۲۴ پورت غیر PoE یا دیتا	C3KX-PWR-350WAC	–
سوئیچ ۴۸ پورت غیر PoE یا دیتا
سوئیچ ۲۴ پورت PoE	C3KX-PWR-715WAC	۴۳۵W
سوئیچ ۴۸ پورت PoE
سوئیچ ۴۸ پورت تمام PoE	C3KX-PWR-1100WAC	۸۰۰W
سوئیچ ۲۴ پورت UPOE	C3KX-PWR-1100WAC	۸۰۰W
سوئیچ ۴۸ پورت UPOE

مشخصات فنی محصول

Specifications
Manufacturer	Cisco
Manufacturer  Part Number	WS-C3750X-12S-S
Subtype Gigabit Ethernet	Ports 12 x Gigabit SFP
Product Type:	Layer 3 Switch
Jumbo Frame Support	۹۲۱۶ bytes
Max Units In A Stack	۹
Authentication Method	Kerberos, RADIUS, Secure Shell (SSH), TACACS+
Management	QoS VLAN Embedded Event Manager Command-line interface SNMPv1, v2c, v3 DHCP Telnet RMON Syslog CiscoWorks LAN Management Solution Cisco Network Assistant
Authentication Method	RIP-1, RIP-2, HSRP, static IP routing, RIPng
AC/DC Support:	AC and DC
DRAM Memory	۵۱۲ MB
Installed Size	۱۲۸ MB Flash
Connectivity / Expansion Slots
Interfaces	۱۲ x Gigabit SFP USB : 1 x 4 PIN USB Type A ۱ x console – mini-USB Type B – management ۱ x RS-232 – RJ-45 – management ۱ x 10Base-T/100Base-TX – RJ-45 – management Network stack device : 2 x
Expansion  Slot(s)	۱ (total) / 1 (free) x Expansion Slot
Power Supply
PoE Port:	NO
Input Voltage:	۱۱۰ V AC ۲۲۰ V AC
Power Source	Power Supply
Redundant Power Supply:	Yes
Dimension / Weight / Miscellaneous
Width	۴۴٫۵ cm
Depth	۴۶ cm
Height	۴٫۴۵ cm
Weight	۵ kg
Compatible Rack Unit:	۱U
Form Factor:	Rack-mountable
System Software
Software Included	Cisco IOS IP Base
