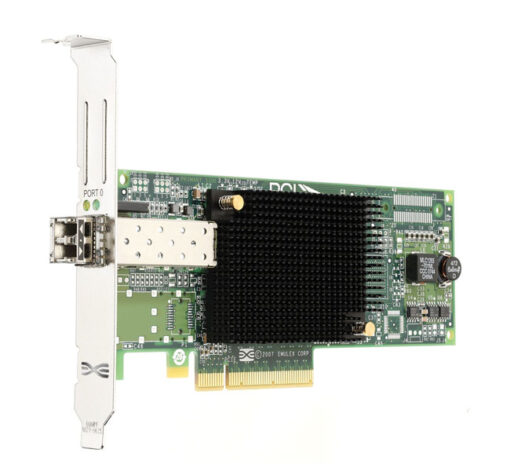

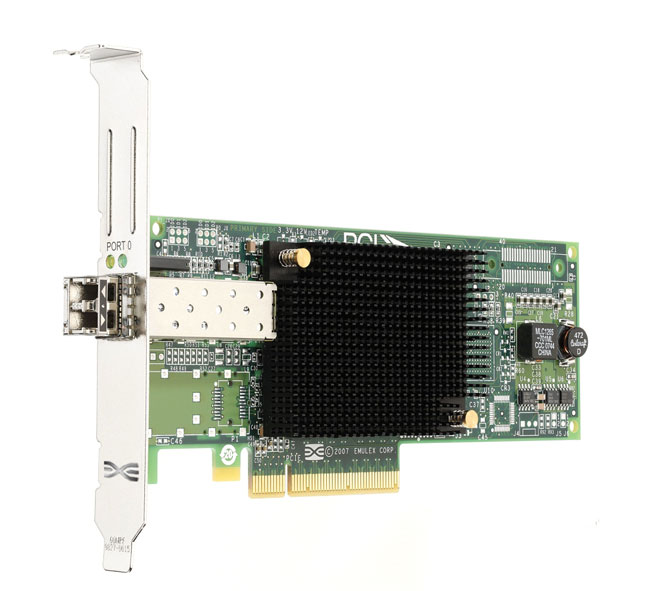

کارت شبکه HP 81E 8Gb 1-port PCIe
کارت شبکه HP 81E 8Gb 1-port PCIe
مشخصات فنی HP 81E 8Gb 1-port Fiber
Port speed
۸ Gb
Channels
Single
Slot type
PCIe to Fibre Channel
Compatible operating systems
MicrosofWindows 2003
MicrosoWindows Server 2008
MicrosoftWindows Server 2012
VMware
Red Hat Linux
SUSE Linux
Oracle Solaris
Please visit www.hp.com/storage/spock for the latest available information on Operating System support.
Servers supported
Select HP ProLiant DL/ML/SL servers and HP Integrity servers
Compatible array platforms
۳PAR
EVA
XP / P9500
MSA1000/MSA1500
MSA2000fc
MSA / P2000 G3
Dimensions and weight
Minimum dimensions (W x D x H)
۱۴ x 10 x 3 in
Weight
۱٫۵ lb
What’s included
Differentiator
Single port 8Gb Fibre Channel PCIe HBA RoHS2 Compliant
International Warranty – year(s) (parts/labor/onsite)
۳/۰/۰
What’s in the box
(۱) HBA, (1) SFP, standard and low-profile bracket, documentation
کارت شبکه سرور اچ پی HPE ۸۱E 8Gb 1-port PCIe Fibre Channel (فیبر نوری)
کارت شبکه HP 81E 8Gb 1-port PCIe با سرعت انتقال ۸ گیگابیت در ثانیه می تواند راه حل مناسبی برای اتصال مستقیم کابل فیبر نوری به سرورهای نسل ۸ و ۹ برند HPE باشد. این کارت شبکه دارای یک پورت اتصال فیبر نوری بوده و روی اسلات PCIe x8 سرورهای سری DL/ML/SL قابل نصب است. کارت شبکه HP 81E 8Gb 1-port PCIe را می توان روی دیتابیس های سنگین، بک آپ گیری، مجازی سازی و انتقال مدیا برای سرعت بیشتر انتقال داده ها استفاده نمود.
این کارت شبکه با سرورهای زیر سازگار می باشد:
DL160 Gen8, DL170e G6, DL360 Gen9, DL360e Gen8, DL380 Gen9, DL380e Gen8, DL380p Gen8, DL385p Gen8, DL388 Gen9, DL560 Gen8, DL580 Gen8, ML150 Gen9, ML350 Gen9, ML350p Gen8
معرفی کارت HBA :
HBA مخفف عبارت Host Bus Adaptor می باشد. در صورتی که لازم باشد تا سرور ما با شبکه SAN ارتباط داشته باشد میبایست از کارت های HBA برو روی سرور خود استفاده کنیم. این کارت ها معمولا از یک یا دو پورت برخوردار هستند. کارت های HBA قابل استفاده بر روی سرور HP معمولا توسط شرکت QLOGIC و Emulex و Barracuda ساخته میشوند. برای تشخیص سازنده های هر کارت HBA میتوانیم به پارت نامبر مربوط به کارت HBA توجه کنیم . بدین صورت که اگر شرکت سازنده کارت HBA، شرکت Qlogic باشد در پارت نامبر حرف Q و در صورتی که شرکت سازنده شرکت Emulex باشد در پارت نامبر حرف E و در صورتی که سازنده شرکت Barracuda باشد در پارت نامبرحرف B درج میشود.
کارت شبکه
یکی از مهمترین قطعهها در سرورهای اچ پی هستند. و در یک دستگاه این امکان را فراهم میکند که با دستگاههای دیگر در یک شبکه قرار بگیرد. به عبارت دیگر این قطعه امکان اتصال شبکه به سرور را مهیا میکند و یا به زبان سادهتر، کارت شبکه میتواند یک دستگاه را با دستگاههای دیگر، در یک شبکه قرار بدهد. با وجود کارت شبکه، دستگاه میتواند به یک شبکه مرکزی وصل شود و یا فقط به طور مستقیم به دستگاه دیگری متصل گردد. و تمامی ارتباطات سرور با دنیای خارج بر عهده این قطعه است . اما برای ارتباط دستگاهها به یکدیگر فقط کارت شبکه به تنهایی کافی نیست. به طور مثال اگر دستگاه بخشی از یک شبکه بزرگتر باشد و بخواهید که به اینترنت متصل شود
یک روتر نیز نیاز خواهد بود. به این ترتیب اگر بخواهیم به اینترنت دسترسی داشته باشیم، دستگاه از طریق کارت شبکه به روتر متصل میشود و سپس از طریق روتر به اینترنت. امروزه انواع بسیار گوناگونی از کارتهای شبکه تولید شده است. و هر کدام نیز بر اساس سرعت، حجم ترافیک و قابلیتهای شبکه توانمندیهای مختلفی را ارائه میکنند.
اجزای
مهم کارت شبکه شامل پردازنده و مموری و EEPROM و باس است. کارت شبکه بنا به نوع شبکهای که قرار است در آن استفاده شوند متفاوت هستند. تعداد پورت و پهنای باند و سرعتی که انواع کارت شبکه ارایه میدهند نیز متفاوت است.
به نوان مثال برای اتصال سرورها به شبکه SAN مبتنی بر پروتکل FC باید روی سرورها کارتی به نام HBA نصب شود که این کارت با نام FCA نیز شناخته میشود و میتواند با پروتکل FC کار کند. روی آن یک آدرس فیزیکی به نام World Wide Name یا WWN وجود دارد. شرکتهای Qlogic و Emulex دو شرکت مهم در زمینه تولید کارت HBA هستند. این کارتها سرعت ۸ و یا ۱۶ گیگابیت بر ثانیه دارند و میتوانند یک پورت و یا دو پورت باشند.
از آنجا که یک HBA بطور معمول میکروپروسسورهای میزبان را از وظایف خود که ذخیره سازی داده ها و بازیابی آنها می باشد، راحت کرده است، توانسته باعث بهبود زمان عملکرد در سرورها شود. کارت HBA و زیر سیستم های دیسک مرتبط گاهی به عنوان FCA یا کانال دیسک نیز شناخته می شود.
HBA
ها معمولاً با خصوصیاتی از قبیل تکنولوژی اتصال، سرعت، تعداد پورت و رابط سیستم تعریف می شوند و گاهی به آنها کارت HBA نیز گفته می شود. کارت HBA اغلب به اسلات PCI Express (PCIe) سرور وصل می شود و از سایر اشکال آن میتوان کارت های Mezzanine را برای سرور های تیغه ای نام برد نام برد.
